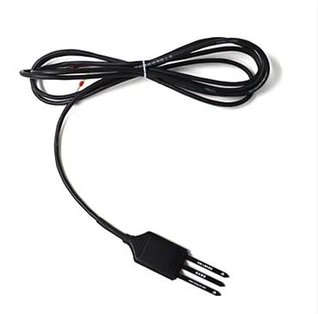

Mulla niiskuse andur

MP-508B

KÄSIRAAMAT

SISSEJUHATUS& PÕHIMÕTE

MP-508B andurit saab laialdaselt kasutada mulla niiskuse seirel, vett säästval niisutamisel, kasvuhoonegaaside juhtimisel, täppispõllunduses, teede seirel, hüdrometeoroloogias ja muudes valdkondades. See on pinnase mahu niiskuse mõõtmise instrument, mis on välja töötatud FDR põhimõttel. Seadmeid saab otseselt kasutada juhtimisseadmetega ning neid saab ühendada ka erinevate andmekogujate, pihuarvutite terminalidega jne. Teaduslike uuringute või niisutamise juhtimiseks saab sondiga mp-508B pinnase niiskust kiiresti mõõta, sisestades roostevabast terasest sondi pinnasesse pinna või pinnase profiil. 508B veeanduri saab pikaajaliselt maasse matta ja pikaajaliseks mõõtmiseks diktofoniga ühendada.

Sagedusala reflektomeetria (FDR) on meetod mulla niiskusesisalduse mõõtmiseks, mõõtes anduri dielektrilise konstandi muutusest põhjustatud sageduse muutust pinnases, mis muundatakse mulla niiskusesisaldusele vastavaks pinge või voolu suhteks . Sellel on kõrge täpsuse, kiire, täpse, pideva fikseeritud punktiga mõõtmise, radioaktiivsuse ja pinnase häirimise omadused.

TEHNILINE SPETSIFIKATSIOON

◆ Põhimõte ： FDR

◆ Struktuur: 4-kontaktiline

◆ Mõõtepiirkond ： 0 ~ 100% （（m3 / m3））

◆ reageerimisaeg ：＜ 1s

◆ Täpsus ： ± 2% （0 ～ 50% （m3 / m3）， 25 ℃

◆ Mõõtmisala ： 90% mõjust on silindris läbimõõduga 2,5 cm ja

◆ 6 cm pikkus keskse sondi ümber

◆ tihendusmaterjal ： ABS （abrasiivtööriistad）

◆ Suurus ： 133 * 40mm （sond ： 60mm）

◆ Standardliini pikkus ： 3m

◆ Stabiliseerimisaeg: umbes 10 sekundit pärast sisselülitamist

◆ Kaugeim juhtmetraat ： vool 200 m 、 RS485 100 m

◆ sissetungikaitse ： IP65

Juhtmemeetod

RS485 väljundandur on standardvarustuses 2,5 m 4-soonelise kaabliga. Kasutajad saavad kaablit sobiva pikkusega vastavalt vajadusele kohandada. Kaabli spetsifikatsioon on 0,2 mm² 4-sooneline varjestatud kaabel ja juhtmestiku värv on määratletud järgmiselt:

RS485
Punane	Positiivne poolus
Must	Negatiivne poolus
Roheline	A
Sinine	B

Vooluanduri andur on standardvarustuses 2,5 m 4-soonelise kaabliga. Kasutajad saavad kaablit sobiva pikkusega vastavalt vajadusele kohandada. Kaabli spetsifikatsioon on 0,2 mm² 4-sooneline varjestatud kaabel ja juhtmestiku värv on määratletud järgmiselt:
